概述

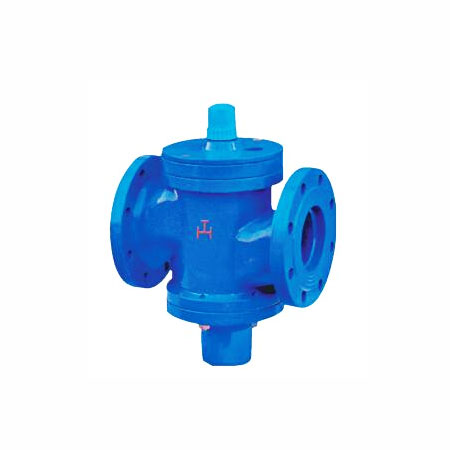

ZYC型自力式壓差平衡閥，是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統介質壓差不變的平衡閥。適用于供暖方式采用雙管系統的壓差控制，保證系統基本不變，降低噪音，平衡阻力，消除熱網和水力失調
自力式壓差平衡閥的本體是由能改變流通阻力的雙通道自動調節閥和由膜片分隔而成兩個獨立小室的控制器組合而成，一側小室與回水管道相通。使用時安裝在回水管道上。通道自動調節閥是執行器，其動作的動力來源于供水壓力P1與回水壓力P2之間的壓力差變化。控制器是一個壓差比較器，其壓差值是按被控采暖系統的阻力選用，回水側內的彈簧反力用來平衡供水與水間的壓力差。當被控采暖系統的一些用戶進行室溫調節，阻力增加或減少時，會引起循環流量變化，直至膜片兩側的壓力平衡為止，使被控系統內部自動調節。
| 型號 | 公稱壓力 | 殼體實驗壓力 | 壓差控制范圍 | |
|---|---|---|---|---|
| 定壓差型 | 可調壓差型 | |||
| ZYC-16一H3T | 1 6MPa | 2.4MPa | 10KPa、20KPa、30KPa | 10.30KPa |
| DN mm | 連接方式 | L mm | H(mm) | 流量 m3／h | 適用介質 | 介質溫度 | 主要零件材料 | |
|---|---|---|---|---|---|---|---|---|
| 定壓差型 | 可調壓差型 | |||||||
| 15 | 螺紋 | 110 | 95 | 145 | 0 2-1 | 水 | 0～100℃ | 閥體、上蓋和下蓋 為鑄鐵、閥芯為銅、膜片為尼龍強化橡膠、彈簧為不銹鋼 |
| 20 | 110 | 110 | 150 | 0.3-1.5 | ||||
| 25 | 115 | 130 | 165 | 0 5-2 | ||||
| 32 | 法蘭 | 130 | 140 | 190 | 1-4 | |||
| 40 | 200 | 190 | 340 | 15-6 | ||||
| 50 | 215 | 205 | 355 | 2-8 | ||||
| 65 | 230 | 240 | 390 | 3-12 | ||||
| 80 | 275 | 300 | 500 | 5-20 | ||||
| 100 | 290 | 350 | 550 | 10-30 | ||||
| 125 | 310 | 380 | 580 | 15-45 | ||||
