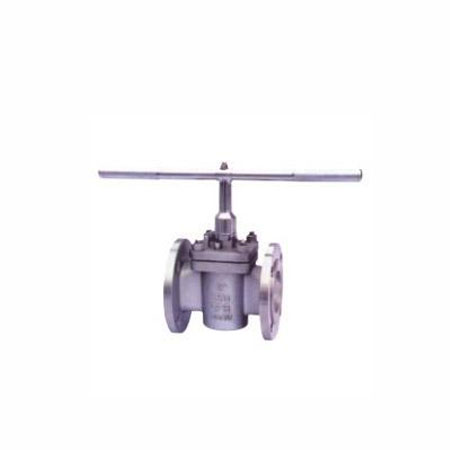

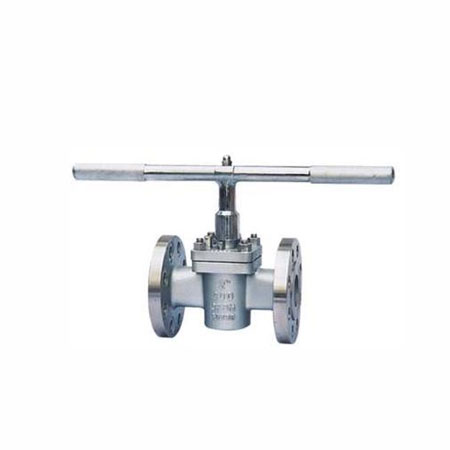

二通法蘭式旋塞閥，手動、法蘭連接、填料密封直通式結構，旋塞密封面材料為灰鑄鐵（X43W-10）、鑄銅（X43T-10），公稱壓力 PN10、閥體材料為灰鑄鐵的旋塞閥。適用于工作壓力小于 1.0MPa，溫度低于 100℃ 的水、蒸汽、油品等介質的管路上作啟閉用。
適用范圍
當前旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。
主要零件材料
| 零件名稱 | 閥 體 | 塞 子 | 填料壓蓋 | 填 料 |
|---|---|---|---|---|
| X43W-1.0C | 鑄 銅 | 鑄 鋼 | 可鍛鑄鐵 | 油浸石棉盤根 柔性石墨 |
| X43W-1.0P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | |
| X43W-1.0R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 |
主要性能規范
| 型號 | 公稱壓力 PN（MPa） | 試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
|---|---|---|---|---|---|
| 殼體 | 密封 | ||||
| X43W-1.0C | 1.0 | 1.5 | 1.1 | 煤氣、油品 | ≤200 |
| X43W-1.0P | 1.0 | 1.5 | 1.1 | 硝酸類 | ≤250 |
| X43W-1.0R | 1.0 | 1.5 | 1.1 | 醋酸類 | -20~150 |
主要尺寸
| 型號 | 公稱通徑DN（mm） | 尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | f | b | Z-￠d | □S | h | H | ||
| X43W-1.0C X43T-1.0P X43W-1.0R X43W-1.0Ni | 15 | 80 | 95 | 65 | 45 | 2 | 14 | 4-￠14 | 14 | 26 | 99 |
| 20 | 90 | 105 | 75 | 55 | 2 | 16 | 4-￠14 | 14 | 34 | 124 | |
| 25 | 110 | 115 | 85 | 65 | 2 | 16 | 4-￠14 | 17 | 38 | 133 | |
| 32 | 115 | 135 | 100 | 78 | 2 | 18 | 4-￠18 | 19 | 45 | 152 | |
| 40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-￠18 | 22 | 55 | 212 | |
| 50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-￠18 | 27 | 74 | 260 | |
| 65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-￠18 | 32 | 82 | 295 | |
| 80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-￠18 | 36 | 95 | 327 | |
| 100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-￠18 | 46 | 135 | 425 | |
| 125 | 350 | 245 | 210 | 185 | 3 | 24 | 8-￠18 | 50 | 154 | 482 | |
| 150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-￠23 | 55 | 172 | 512 | |
| 200 | 480 | 335 | 295 | 265 | 3 | 24 | 8-￠23 | 75 | 195 | 605 | |
| 250 | 530 | 390 | 350 | 320 | 3 | 28 | 12-￠23 | 85 | 230 | 660 | |
| 300 | 610 | 440 | 400 | 368 | 3 | 30 | 12-￠23 | 100 | 263 | 760 | |
旋塞閥選用指南
根據旋塞閥的結構特點和設計上所能達到的功能，建議按下列原則選用：
用于分配介質和改變介質流動方向，其工作溫度≤ 300°C，公稱壓力≤ 1.6 MPa、公稱通徑≤ 300 mm，建議選用三通旋塞閥。
牛奶、果汁、啤酒等食品企業及制藥廠等的設備和管路上，建議選用奧氏體不銹鋼制的緊定式圓錐形旋塞閥。
油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級≤ CL300、公稱通徑≤ 300 mm、工作溫度 ≤ 340°C，建議選用油封式圓錐形旋塞閥。
油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級≤ CL2500、公稱通徑≤ 900 mm、工作溫度 ≤ 340°C，建議選用壓力平衡式倒圓錐形旋塞閥。
在大型化學工業中，含有腐蝕性介質的管路和設備上，要求開啟或關閉速度較快的場合，對于以硝酸為基的介質，可選用1Cr18Ni9不銹鋼制的聚四氟乙烯套筒密封圓錐形旋塞閥。
在煤氣、天然氣、暖通系統的管路中和設備上，當公稱壓力≤ 1.0 MPa、公稱通徑≤ 200 mm，宜選用填料式圓錐形旋塞閥。
