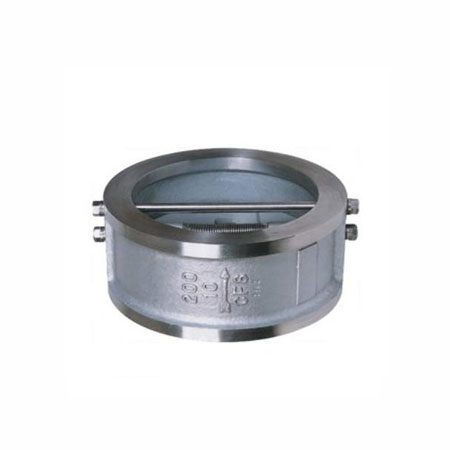

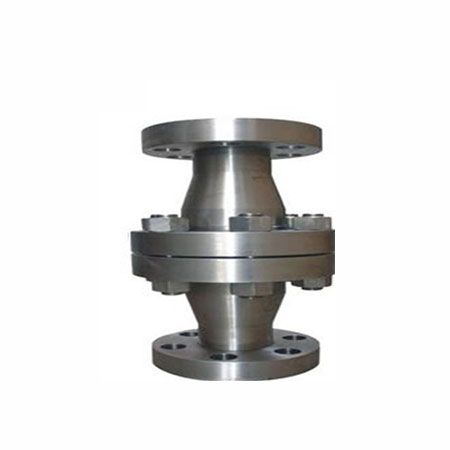

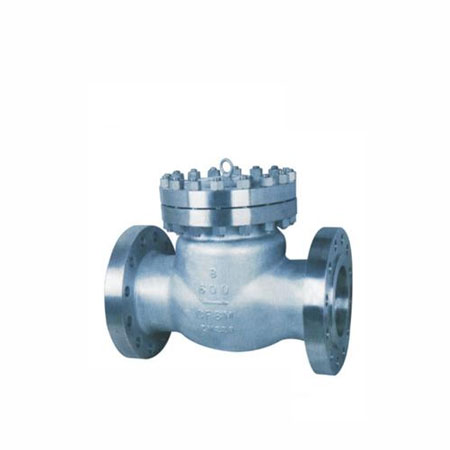

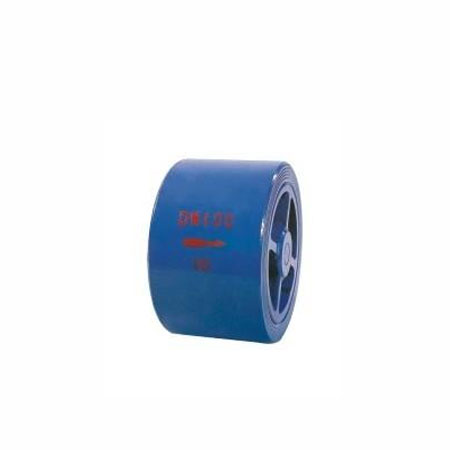

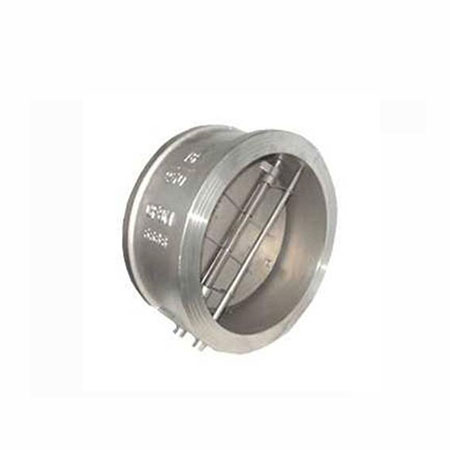

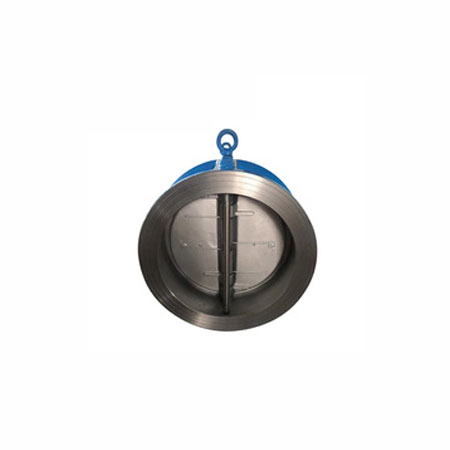

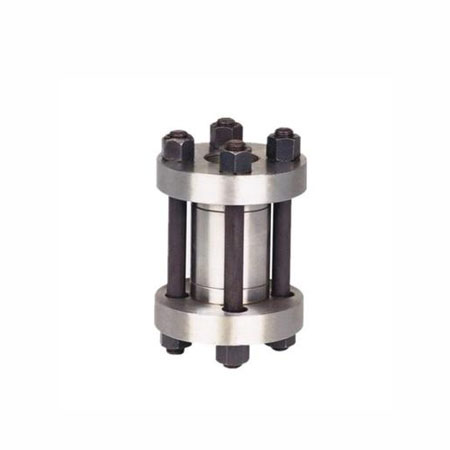

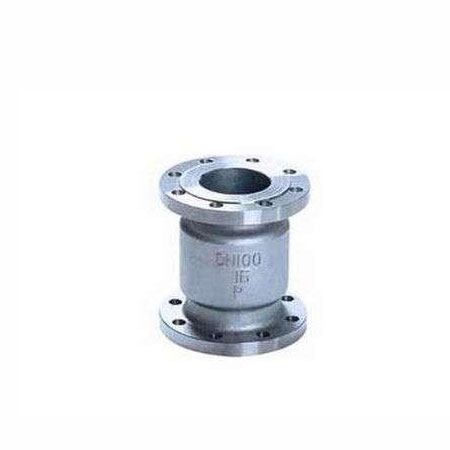

止回閥又稱為逆流閥、逆止閥、背壓、單向閥。這些閥門是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是子目介質倒流、防止泵及其驅動電動反轉，以及容器內介質的泄放。止回閥還可以用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。
BS 1868 ： 鋼制止回閥
API 594 ： 對夾和雙法蘭止回閥
GB/T 12236 ： 鋼制旋啟式止回閥
SHELL SPE 77/104 ： 按BS 1868鋼制止回閥
| 類型 | 設計與制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗-檢驗 |
| 旋啟式止回閥 | GB12236 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/9092 |
| 升降式止回閥 | GB12235 |
| 公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 水密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
| 氣密封試驗 | 0.5-0.7 | |||||
| 體、蓋、板 | 閥桿 | 密封面 | 墊片 | 密封面 | 工作溫度℃ | 適用介質 |
| WCB | WCB | 1Cr13 | 增強柔性石墨 1Cr13/柔性石墨 PTFE 齒輪墊片 | 13Cr STL 本材料 尼龍 | ≤425 | 水蒸汽油品 |
| WC6 | WC6 | ≤540 | ||||
| WC9 | WC9 | ≤570 | ||||
| ZGCr5Mo | ZGCr5Mo | ≤550 | ||||
| ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ≤200 | 硝酸類 | ||
| ZG1Cr18Ni12Mo9Ti | ZG1Cr18Ni12Mo9Ti | ZG1Cr18Ni12Mo9Ti | ≤200 | 醋酸類 |
